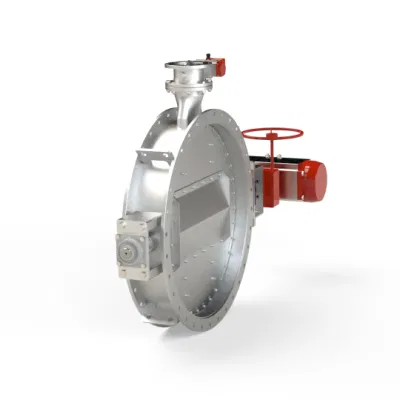

工业气动控制空气煤气法兰阀用于空气和烟气应用
基本信息
|
型号 |
D1 |
|
驱动模式 |
气动 |
|
结构 |
中心密封 |
|
阀杆 |
正常 |
|
工作温度 |
高温 (T>450°C) |
|
阀体 |
铸造 |
|
应用 |
工业用途 |
|
尺寸 |
DN80~DN3200 |
|
连接类型 |
凸耳, 法兰, Bw |
|
适用介质 |
空气，烟道气 |
|
运输包装 |
纸箱/木箱 |
|
原产地 |
中国 |
|
媒体 |
气体 |
|
连接形式 |
法兰 |
|
密封形式 |
空气密封 |
|
工作压力 |
低压（Pn<1.6mpa） |
|
密封面材料 |
金属硬密封 |
|
标准 |
Jb/T 8692-2013 |
|
压力等级 |
Pn2.5~Pn16, Class150 |
|
主体材料 |
Wcb.,Wc6,Q235B, Q345r, 304, 310S |
|
温度 |
高达1100摄氏度 |
|
密封类型 |
摆动通过, 后座, 密封鳍, 空气密封 |
|
规格 |
DN80-DN3200 |
|
HS编码 |
8481804090 |
产品描述
产品描述
D1系列阻尼阀，专为气体系统设计，适用于空气、烟气和其它低压气体。阻尼阀可用于管道系统中的开关或控制目的，装配手动、气动或电动类型的执行器。当使用密封气体系统时，阀座泄漏范围为0.3%~5%，可实现无泄漏操作。
该挡板由板、加强筋和分体式轴套组成，整体强度经过严格检查和计算，以确保在中等压力下的强度，即在阀门完全打开时对配置进行流体分析和优化，以最小化流动压力损失。
产品参数
| 铸造阀体 | 焊接铸造阀体 | |
| 压力等级 | PN2.5~PN16, Class150 | PN0.5~PN10 |
| 尺寸 | DN100~DN600 | DN80~DN3200 |
| 阀体材料 | WCB. WC6 | Q235B, Q345R, 304, 310S |
| 连接类型 | 晶片, 带耳 | 法兰, 对焊 |
| 温度 | 高达1100 ºC | |
| 适用介质 | 空气, 烟气 | |
| 密封类型 | 摆动通过, 后座, 密封鳍, 密封环, 空气密封 | |
