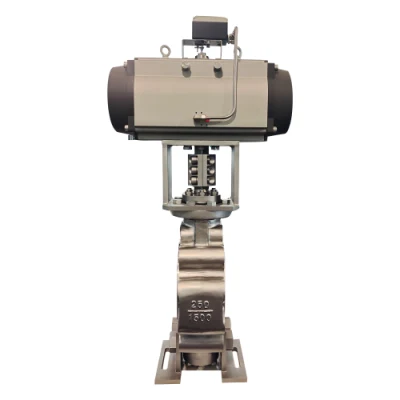

中国工业蝶阀气动控制阀Sil，ISO 15848，Ta-Luft认证
.webp)
基本信息
|
型号 |
VBJG |
|
驱动模式 |
气动 |
|
结构 |
三偏心密封 |
|
阀杆 |
正常 |
|
工作温度 |
-100°c~550°c |
|
阀体 |
铸造 |
|
应用 |
工业用途 |
|
压力等级 |
Pn1.0~10MPa, ANSI150-1500 |
|
法兰标准 |
ANSI B16.5-2009 |
|
流量特性 |
近似等百分比 |
|
主体材料 |
Wcb, CF8, CF8m, Wc6, CF3m |
|
座材料 |
表面处理 |
|
规格 |
DN50-2000 ANSI 150-1500 |
|
HS编码 |
8481804090 |
|
介质 |
液体, 气体, 蒸汽 |
|
连接形式 |
法兰 |
|
密封形式 |
自动密封 |
|
工作压力 |
1.0MPa~10MPa |
|
密封面材料 |
金属硬密封 |
|
标准 |
GB/T4213-2008 |
|
标准尺寸 |
DN50~DN2000 |
|
端部连接 |
凸缘, 法兰 |
|
包装 |
特氟龙或石墨 |
|
泄漏率 |
ANSI Fci70-2 V 至零泄漏 |
|
阀盘材料 |
Wcb, Scs13A, Scs14A, Wc6, Scs16A |
|
运输包装 |
纸箱/木箱 |
|
产地 |
中国 |
产品描述
产品描述
这种三偏心硬密封蝶阀，其密封面为锥形，水平中心有偏心角，阀杆相对于流道中心在其轴向和径向方向有两个距离偏差，因此在阀门关闭前，阀盘的垫片与阀座密封面之间可以实现无摩擦作用。密封面上的压力角大于摩擦角，
实现超低开启阻力和快速关闭自动对准密封动作。该阀具有结构先进、密封可靠、寿命长、成本低等特点。它是一种经济实用的自动控制阀，提供控制和切断功能，适用于大流量、低压降和低座泄漏的流体服务。
特点
1, 三偏心密封蝶阀与执行器的连接尺寸根据IS05211标准设计，通用性强，易于安装。
2, 三偏心密封蝶阀采用三偏心结构，适用于高温高压及其他复杂条件和严格切断要求的场合，开关无死区，开扭矩小。
3, 阀体和阀瓣采用多种材料组合，以满足不同压力、温度和介质的需求，产品温度范围从-196ºC到550ºC，公称压力从ANSI150到ANSI2500。
4, 阀座和阀体为一体化结构，阀座密封面焊接高强度耐腐蚀合金材料，确保阀门密封可靠性，使用寿命长且基本无需维护。
5, 密封圈采用双相不锈钢或多级组合密封材料，阀座和密封圈结构相对独立，易于更换和维护。
6, 阀杆整体采用高强度不锈钢材料，能承受较大的压差。阶梯结构设计能有效防止阀杆飞出，保证阀门安全。
7, 轴封结构有效防止脏介质杂质进入阀体和阀杆之间的间隙，避免卡死现象。
8, 采用碟簧动态载荷补偿结构的填料系统能绝对避免填料泄漏，满足TA-Luft标准的要求。
9, 产品采用金属密封环结构可达到ANSI V级泄漏，多级组合密封结构可达到零泄漏。
10, 产品设计和材料选择符合相关标准和法律法规，满足节能环保要求。
产品参数
额定Cv值
| 公称直径 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | |
| 3'' | 4'' | 5'' | 6'' | 8'' | 10'' | 12'' | 14'' | 16'' | 18'' | 20'' | 24'' | 28'' | 32'' | ||
| 额定Cv值 | 100%开度 | 265 | 480 | 750 | 1350 | 2310 | 3740 | 5100 | 6860 | 8960 | 11340 | 14000 | 20160 | 27440 | 35840 |
